古野FAR-2XX8雷达PM测试心得
上周某轮的古野FAR-2XX8雷达PM测试时，最先发现在测试时，屏幕不显示圆弧。如下图所示：这种情况，我们建议船上驾驶员手动设置一下PM增益，具体是在工程师模式下，将PM GAIN ADJ由AU...
上周某轮的古野FAR-2XX8雷达PM测试时，最先发现在测试时，屏幕不显示圆弧。如下图所示：
这种情况，我们建议船上驾驶员手动设置一下PM增益，具体是在工程师模式下，将PM GAIN ADJ由AUTO改转MAN,这时下面的数据可以从0-255之间选择。找到一个PM最好的数值，然后改为AUTO即可。

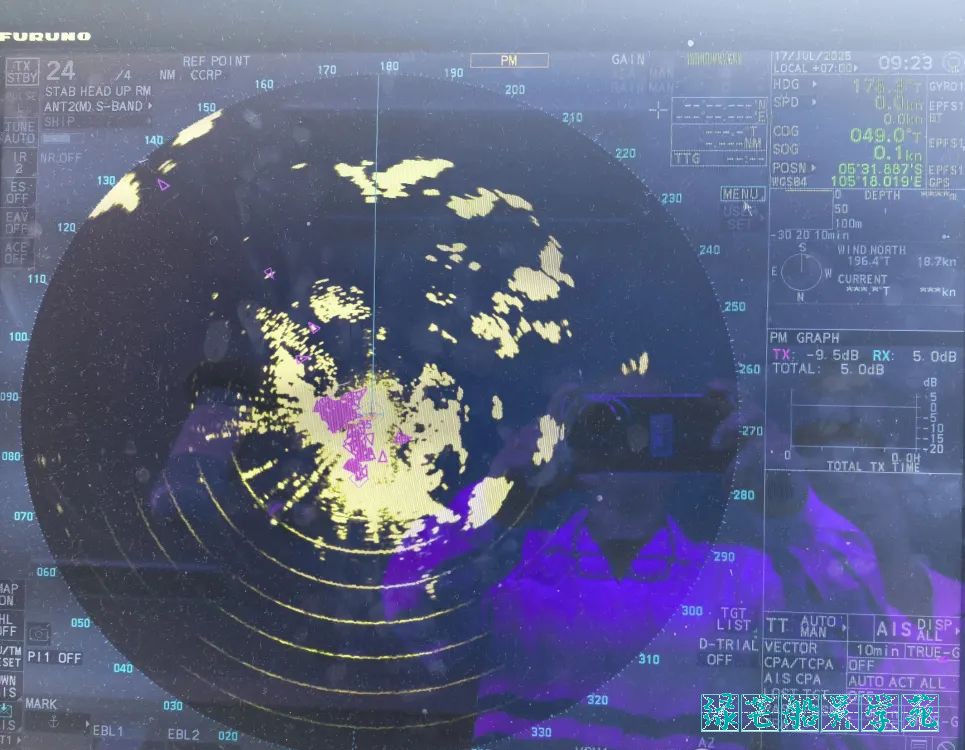

设置完成后，PM已可以正常显示出来，如下图所示。

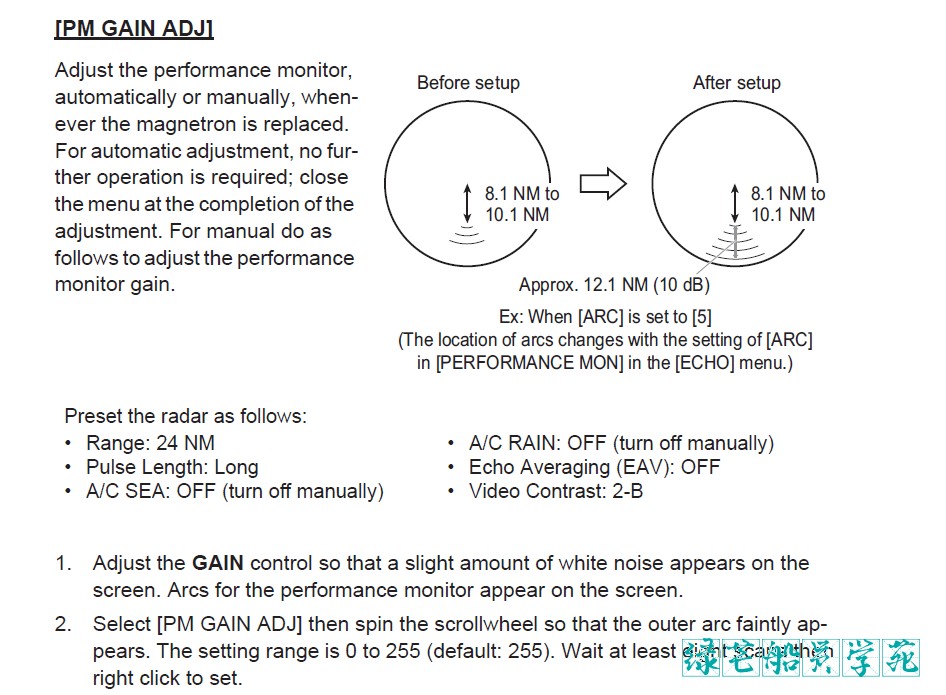

手册有句话我们要注意一下：1.Wait at least eight scans then right click to set。我们的理解是：每改变一次数值，需要天线转8圈（8次扫描），回波才稳定。而不是有8个圆弧。PM测试显示的圆弧数量在“ECHO”菜单的“PM ARC”进行设置，参数2/3/5/6对应的就是圆弧数。

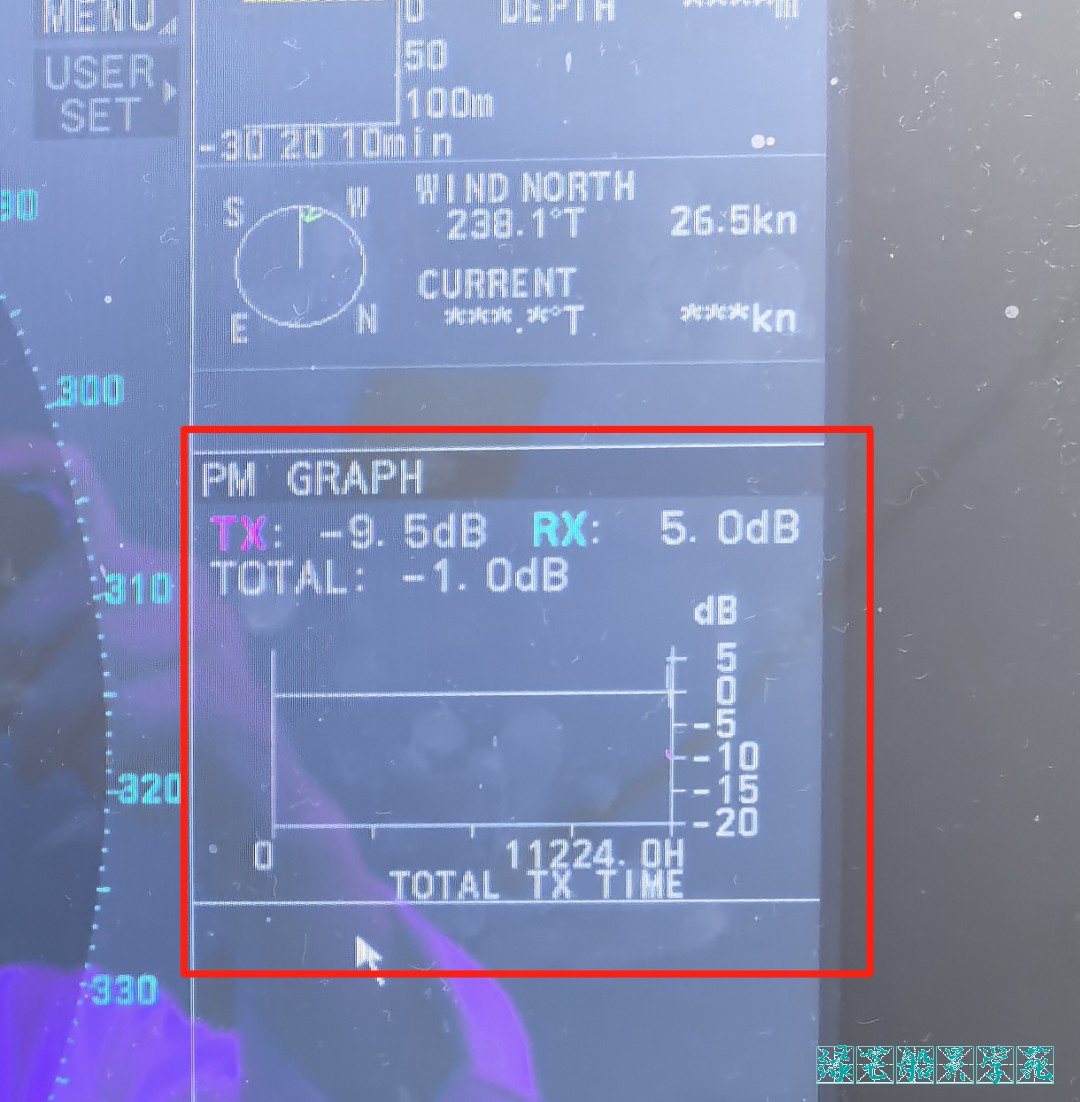

然后二副又有一个疑问，在PM GRAPM有一个发射时间，这个时间是如何计算呢？船上这个时间与磁控管的发射时间或雷达的工作时间都对不上。
这个时间是可以在工程师模式下的INSTALLATION菜单的3 PM GRAPH RESET选择YES后就能初始化为0，清零后这个时间会与磁控管发射同步增加。所以我们推测这个时间应该与更换磁控管清空发射时间同步操作，这样就在做PM测试时可以显示磁控管的发射时间。
那如何确定PM测试是否正常呢？厂家的手册给了两个参考参数：1.雷达回波在8.0-19.8出现对应的圆弧线 2.TOTAL的总数在10以内。如果这两个参数都在对就原范围内，雷达的性能是正常的。
以上是这次指导PM故障的心得，由于作者对雷达了解有限，理解有误的地方请各位指正。
