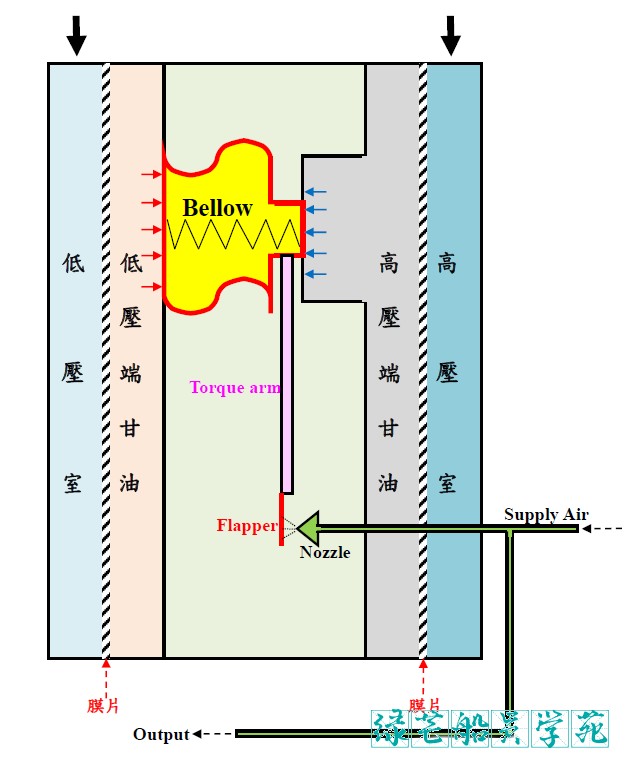

1. 气动压差转换器(Pneumatic Differential Pressure Transmitter)
(a) 高压端及低压端的水(油)进入Transmitter两端.
(b) 高低压两端各有一片膜片,压缩两端的甘油室.
(c) Transmitter内部有一Detecting bellow(内有弹簧)
(d) 高低压两端的甘油,随着压力的不同,相互压挤Detecting bellow.
(e) Detecting bellow随着压力左右移动,上面装着一根Torque arm.
(f) Torque arm前端也装着一片薄钢片(Flapper),跟着左右移动.
(g) 1.4 bar的Supply air进入喷嘴(Nozzle),喷在Flapper表面.
(h) Flapper与Nozzle之间的距离(Gap)大(大量Air溢出)-Output压力小.
(i) Flapper与Nozzle之间的距离(Gap)小(Air溢出量少)-Output压力大.

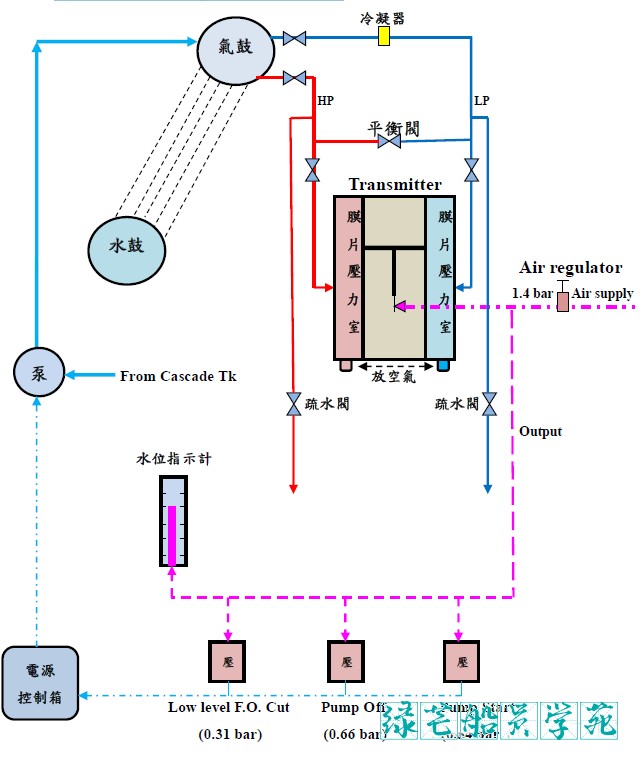

2. 锅炉水位自动控制
(a) 锅炉气鼓上部,一根管路(蒸气)→冷凝器(将蒸气冷凝成水)→Transmitter
(b) 锅炉气鼓下部,一根管路(水)→Transmitter
(c) Transmitter两侧,各有一个膜片压力室,依着水位之高低,左右移动.
(d) 两个膜片之间,装有一根浮动杆.中间连接摆动杆及翼片(Flapper)
(e) 空气经过Air regulator减压成1.4 bar至喷嘴,水位低,翼片距离喷嘴远,则空气大量由喷嘴漏出,输出之空气压力降低.如降至0.54 bar,Pump Start压力开关作动,启动Pump加水.
(f) 水位上升,输出信号升至0.66 bar,Pump stop压力开关作动,停止Pump.
(g) 这条输出信号同时传送信号至(1)远隔水位计指示水位.(2)如水位过低,压力开关作动后,切断燃油泵,停止燃烧.

3. 锅炉高低水位警报及极低水位燃油切断控制器(Water Column)

本型锅炉高水位警报,低水位警报及极低水位Trip,藉由水位计旁之Water

column内部的4只Electrode(电极棒)来决定,说明如下:

(a) 参考电极棒(绿色)与极低水位电极棒(粉红色)-浸在水内(通电).

如粉红色碰不到水(断电)---出现极低水位警报(切断锅炉燃油,锅炉Trip)

(b) 参考电极(绿色)与低水位电极棒(蓝色)-浸在水内(通电).

如蓝色碰不到水(断电)---出现低水位警报.

(c) 参考电极(绿色)与高水位电极棒(红色)-红色碰不到水(断电).(B接点)

如红色碰到水(通电)—发出高水位警报.

(d) 这4根电极棒的信号,均传送至PLC,由PLC解读后,发出警报或切断燃油.

4. 锅炉水位控制器注意事项

(1) 使用中之Transmitter两侧压力之传媒,必需是水,如有蒸气或空气,都将造成输出压力Hunting,因此下部Drain valve未经允许,绝不可任意开启.

(2) Transmitter正常水位,输出压力为0.6 kg/cm2,可用内部Zero adjust螺丝调整.

(3) Transmitter输出压力不稳定时,可能是水太脏、有油或有气体,导致膜片作动不良(心律不整),此时可开启Drain valve,放掉脏水,重新补充水,气侧可开启平衡阀加水,详情请看说明书,此时需人工控制水位,做这项工作时,最好有2-3人.

(4) 炉水需保持干净,以免Water column电极棒,导电性不佳,出现不正常之警报.

(5) 如遇上电极棒故障,出现不正常之警报,如时间不充裕,无法立即拆出电极棒清洁;可至电源控制箱,暂时短接或拆除电极棒之电源线,维持锅炉正常运转,做此动作前,请先详看电路图.

(6) 压力开关之调整,建议使用鳄鱼夹连接Led指示灯,由指示灯的亮、灭,即可判断压力开关的On & Off,这种调整方式,方便又精准.

(7) 了解了以上锅炉水位控制系统的流程,就可发现并不困难,在此仅做简单的介绍,轮机人员基本上,一定要有好奇心,才有可能成为一位杰出的轮机员.

(8) 在港当职人员遇上锅炉故障,人手又不足之情况下,请先将发电机换用A油,锅炉停止使用,待其他人员回船后,再做处理,以免锅炉烧垮及发电机Black out,导致全船失去动力,因此每一位轮机员,都要知道发电机如何换用A油。
