静水压力释放器是用于系附于船舶的自由漂浮装置（如救生筏，卫星应急无线电示位标等），在船舶沉没或其他需释放时能通过自动和人工方式释放的装置。对于用于国际航行的船舶上的静水压力释放器需通过主管机关认可。

一、技术要求

（1） 采用兼容的材料制成，以防止该装置发生故障。不得采用在静水压力释放器的部件上镀锌或其他形式的金属镀层；

（2） 在水深不超过4m处，自动脱开救生筏；

（3）设有在该装置处在正常位置时防止水分聚积在静水压力室内的泄水器；

（4）其结构，当海浪拍击时，应不至脱开；

（5）在其外部应耐久性地标明出其型号与出厂号；

（6）该装置上应永久地标明或附有产品铭牌，说明其制造日期，型号与出厂号以及该装置是否能适用于容量25人以上的救生筏；

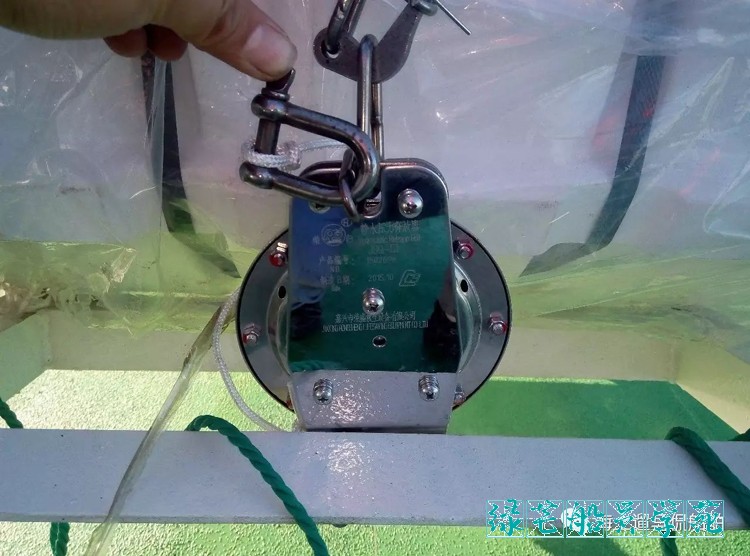

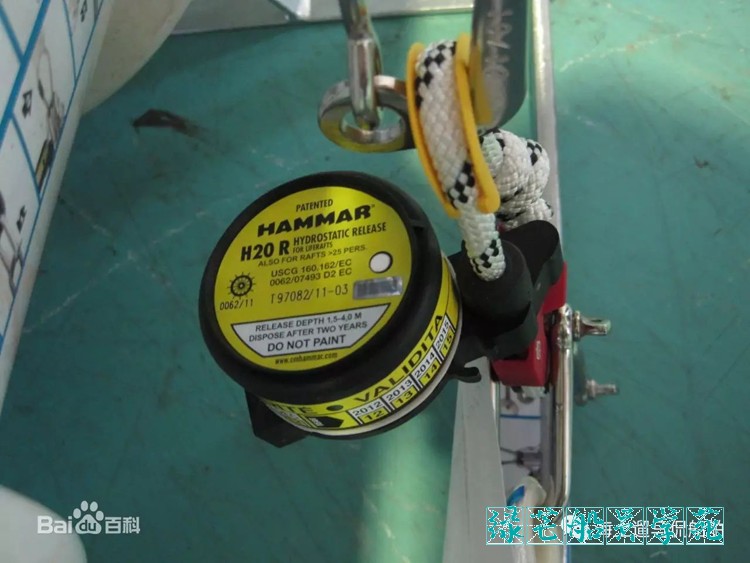

上图为静水压力释放器标有型号、序列号、生产日期及船级社钢印

（7）每件连接首缆系统的部件的强度应不小于对首缆所要求的强度；

（8）如愿意, 可采用确定过期日期的方法代替.6的要求。

 适用范围：释放深度：1.5～4m（海水中）；工作环境：－30～+65℃

　　

二、结构组成

船用静水压力释放器按释放方式一般分为两类：

①以“HAMMAR”H20R 为首的静水压力释放器在进入水中（不超过4m），在水压作用下压迫膜片释放刀片从而切断绳子



上图为“HAMMAR”静水压力释放器

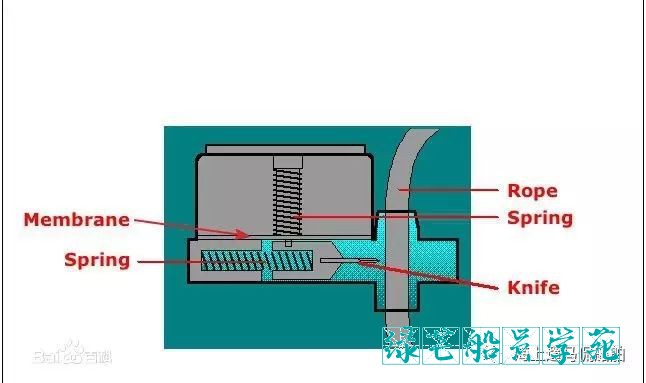

上图为“HAMMAR”静水压力释放器内部结构

如图所示，其内部机械结构主要是由膜片（Membrane)，弹簧（Spring)，刀片( Knife)三部分组成。

当水进入腔室后在水压力的作用下，膜片发生变形，从而顶起上方弹簧松开压紧，释放刀片从而切断绳子。

②以JSQ -Ⅲ型为首的静水压力释放器，在进入水中（不超过4m），海水进入蓄水腔，弹簧受到膜片的压缩，从而释放链钩，完成脱落。

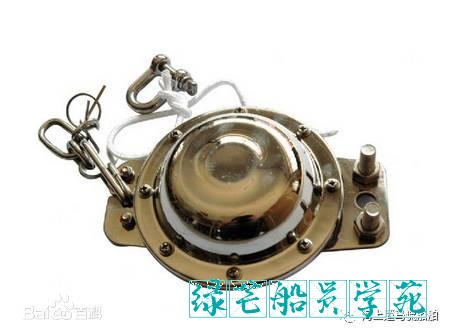

上图为JSQ -Ⅲ静水压力释放器外形图

上图为JSQ -Ⅲ静水压力释放器固定及内部结构图

  当遇难船舶沉没后，海水由进水孔进入蓄水腔，膜片上受到海水的压力，压缩弹簧，使芯轴（5）内移，同时，存放筒浸没后产生浮力，使吊钩（6）受力而挠轴转动，带动保险钩（7）同时旋转，钩环脱落，存放筒便在浮力作用下上浮，气胀式救生在也随之充胀成型，沉船下沉到一定深度以后，易断绳断开，救生筏即与沉船分离。



三、安装与使用

（一）救生筏静水压力释放器的安装使用

每个气胀式救生筏首缆应通过静水压力释放器和易断索与船舶连接，其主要原则是：如果需要人为地抛投救生筏，则首缆是牢固地通过静水压力释放器与船舶连接；如果是船舶下沉，则首缆是通过易断索与船舶连接

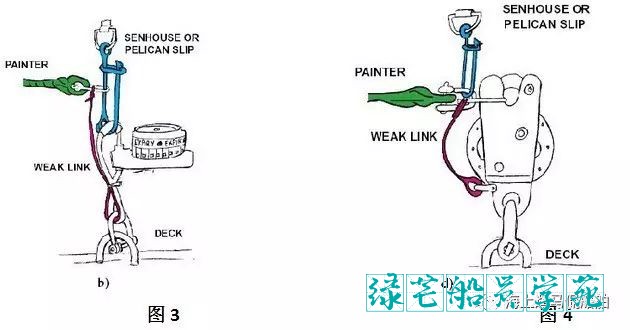

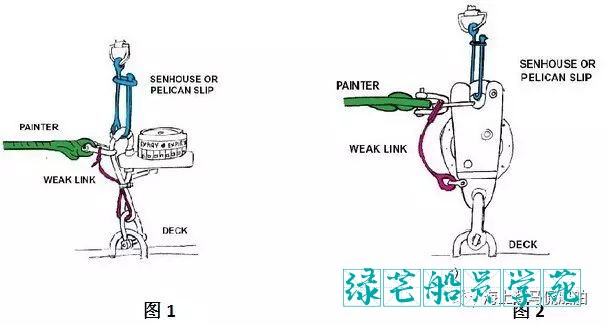

以上四张图片为静水压力释放器的连接方式。

其中图1、图2为正确的连接方式，图3、图4为错误的连接方式。检验中应仔细检查静水压力释放器的连接方式，防止误连接现象出现，因为连接错误直接导致救生筏无法释放。



图为“HAMMAR”静水压力释放器正确固定方式

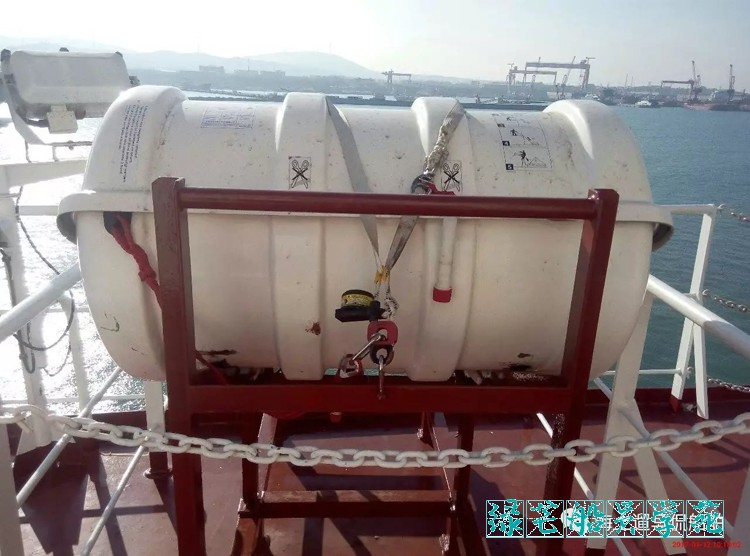

上图为JSQ -Ⅲ静水压力释放器正确的固定方式

释放方式：

　　1、自动释放：静水压力释放器将在海水中深度1.5～4m之间自动切断联接绳，从而释放救生筏。随后由于首缆被拉紧将启动救生筏的充气膨胀过程，最后是薄弱环被拉断，使救生筏完全脱离船体。

　　2、手动释放：打开滑脱环就可放下救生筏。随后由于首缆被拉紧将启动救生筏的充气膨胀过程，最后由人工切断首缆，使救生筏完全脱离船体。



　（二）EPIRB（应急无线电示位标）静水压力释放器的使用：

　　1、自动释放：静水压力释放器将在海水中深度1.5～4m之间自动切断塑料螺杆，示位标就会被固定架下盖弹簧的力量弹出来，并以自身的浮力浮出水面开始工作。

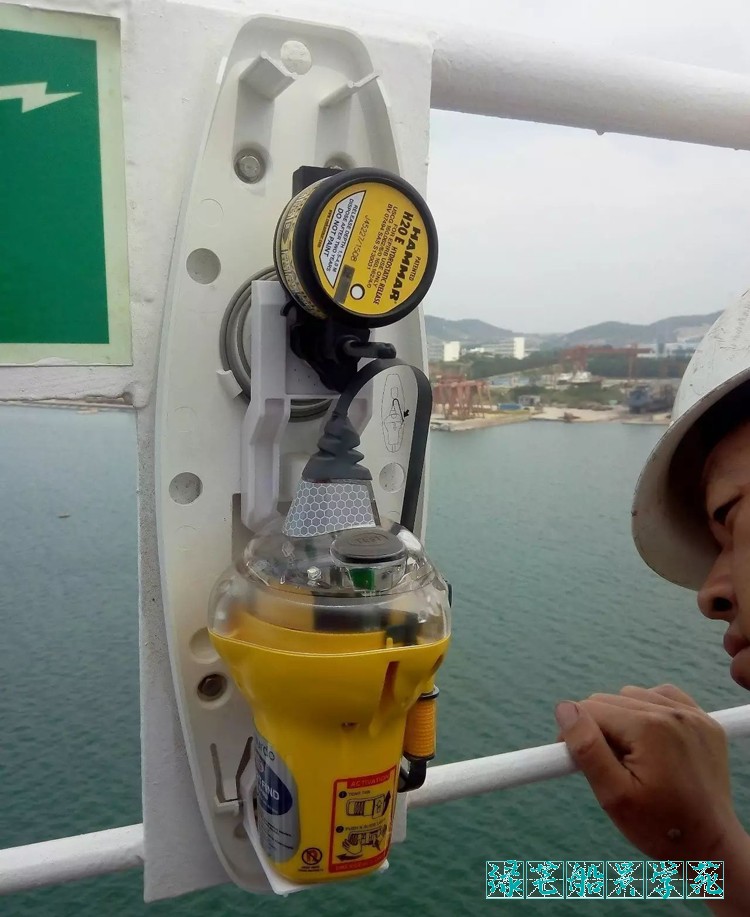

上图为将EPIRB取出后的静水压力释放器

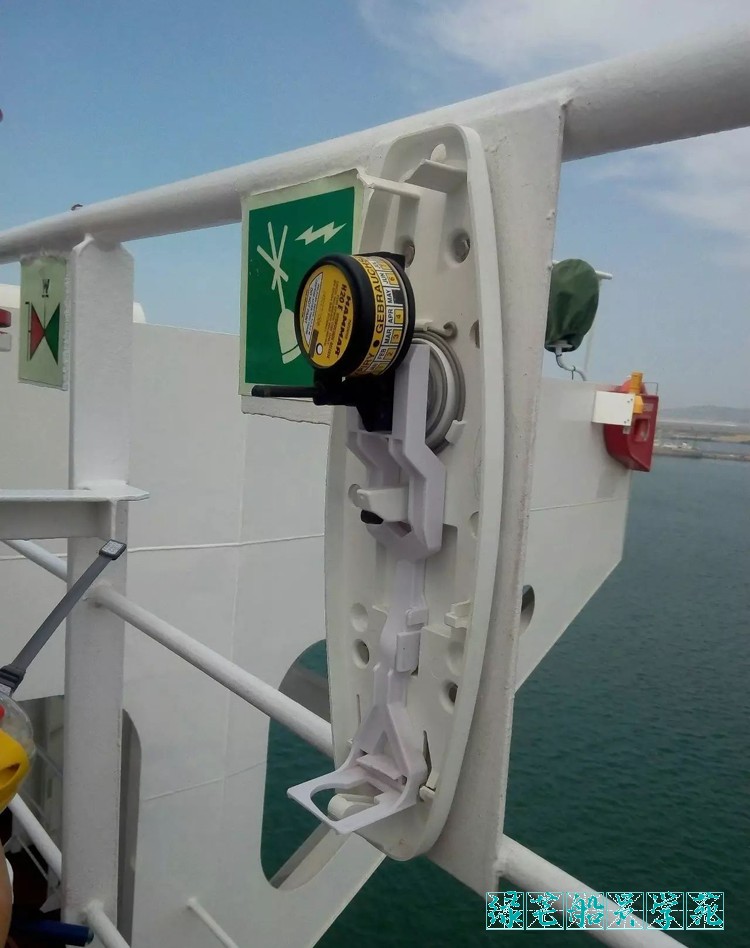

上图为EPIRB与静水压力释放器安装图

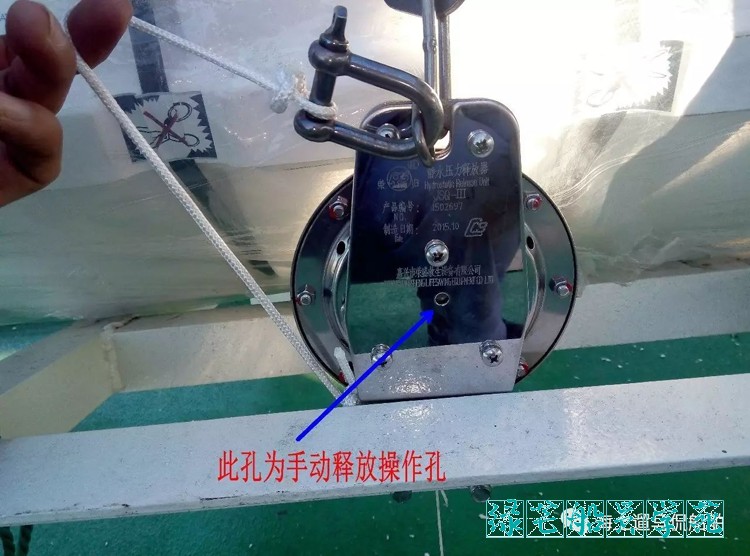

　　2、手动释放：在FB-I型静水压力释放器自动脱离架的上盖上有一个插销。只要用手拉住带有“PULL”标记的拉绳，将此插销拉出来，就可打开上盖，随后示位标就会被固定架下盖弹簧的力量弹出来。

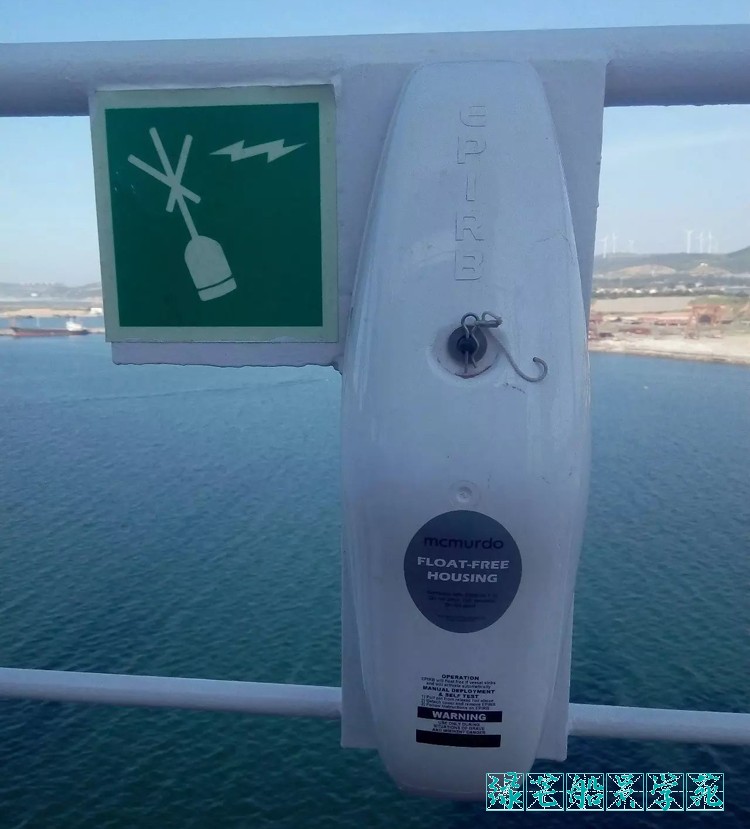

上图为EPIRB安装图（手动释放仅需将插销拔出来即可）

四、有效期的标记

  每一台静水压力释放器上都有一有效期（EXPIRYDATE）标签，并分为年份（YEAR）和月份（MONTH）。被涂黑或挖去的部分就代表了该静水压力释放器的有效截止日期，在此日期到来之时请务必更换新的静水压力释放器。

　　有效期的标记应是清楚和唯一的，否则即应视为无效。而且每个静水压力释放器产品的编号也是唯一的。有效期的标记工作只能由授权单位进行。





附：

静水压力释放器使用说明书〈中文)



一、简介

JSQ-Ⅲ型静水压力释放器是气胀式救生在快速释放装置， 当船舶遇难沉没时，它能在2-4m水深使气胀式救生宿与沉船自动分离，达到救生目的。

该装置满足1974 年国际海上人命安全约1 996 年修正案的要求，是一种理想的释放装置。



二、安装

JSQ-Ⅲ型静水压力释放器应按下述方法安装:

1、静水压力释放器必须是经船舶检验局检验或经认可的救生检修站修过并有船检标记的性能合格的产品，方能装船使用。

2、静水压力释放器用螺栓垂直安装在救生阀架的横杆上，铭牌面向舷内，吊钩（6）向上，释放器与横杆的固定必须牢固。

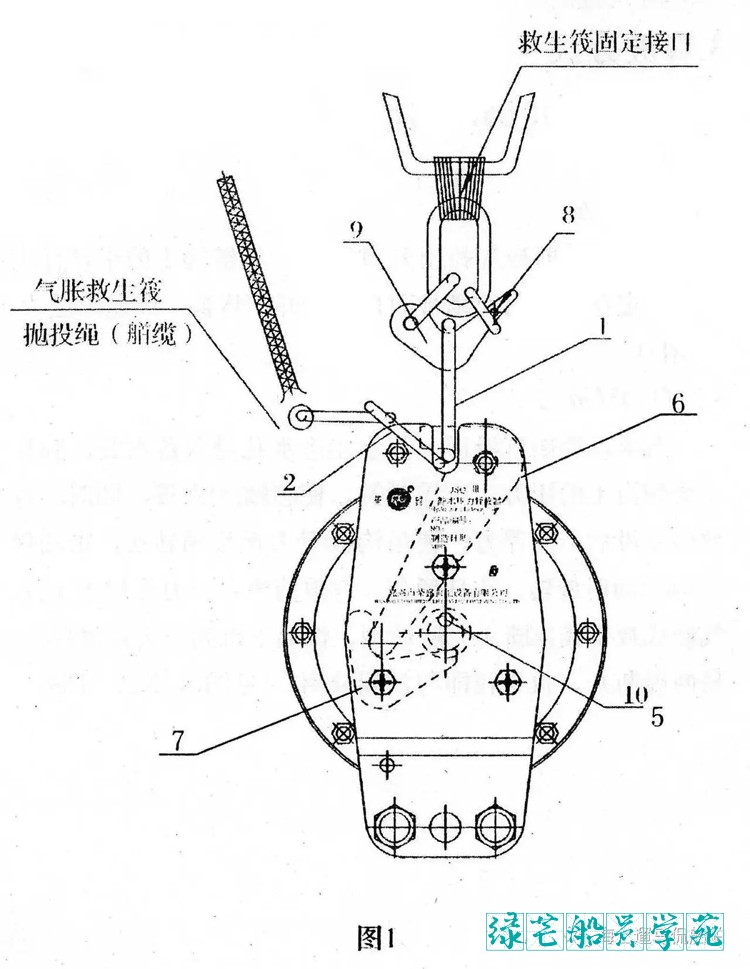

3、钩环（1）与链钩连接，钩环（2）与卸扣连接，卸扣上系有艏缆（3）及易断绳（4），绳索端部连接应牢靠。（见图1）

4、链钩（9）上的开口销（8）装配时其折角不得大于30°，便于应急时用手拉出。

5、 固定存放筒用的绷带应用锁具螺旋扣张紧，不得松动。



三、释放方式及工作原理

JSQ-Ⅲ型静水压力释放器兼有手动释放和自动释放两种功能。

1、手动释放

手动释放时应拉出开口销（8），将链钩上的小环往上推，固定存放筒用的的绷带即自行松开，将救生筏抛出舷外。(见图1)

2、自动释放

当遇难船舶沉没后，海水由进水孔进入蓄水腔，膜片上受到海水的压力，压缩弹簧，使芯轴（5）内移，同时，存放筒浸没后产生浮力，使吊钩（6）受力而挠轴转动，带动保险钩（7）同时旋转，钩环脱落，存放筒便在浮力作用下上浮，气胀式救生在也随之充胀成型，沉船下沉到一定深度以后，易断绳断开，救生筏即与沉船分离。(见

图2、图3 、图4)



四、释放过程

万一失事船只沉没得快，来不及进行人工释放， 当救生在沉入水中一定深度时，依靠静水压力释放苦苦可自动释放救生链， 释放动作过程如下: (见图3A~D )

1、救生筏随失事船只一起下沉〈见图3A) 。

2、沉船下沉到水深4m以内， 静水压力释放器依靠水的压力将使上固定缚带松脱， 在开始上浮(见图3B ) 。

3、随着船舶继续下沉及救生筏上浮，充气拉绳逐渐抽出并启动钢瓶充气阀门，筏自动充胀成型( 见图3C) 。

4、利用充胀成型后筏的浮力连接在释放器上的易断绳受拉力断开，救生在与沉船脱离，落水人员即可登筏(见图3D) 。



五、维护保养

1、装船使用的释放器平时不得随意手动释放或用顶针推动芯轴。

2、保证进水孔畅通无阻， 释放器不得涂漆，以免阻塞进水孔。

3、定期检查易断绳磨损、变质情况，如发现不合要求，应及时更换，无论如何，在释放器年度检修则应予换新。

4、定期检查艏缆与释放器的连接状况。

5、经常注意固定存放筒用绷带的紧张状态， 如发现松动，应及时进行调整。

6、释放器应同救生征一样进行年度检修， 检修应在经认可的救生接检修站由受过专门训练的人员进行。

7、不得用尖刺物品剌及膜片， 如发现膜片发粘、龟裂、变脆等异常情形，应立即更换。

8、若释放器因非使用原因动作后， 应予复位， 复位方法是: 用顶针(顶针直径约φ 3mm) 通过复位孔（10）将芯轴（5）内移，然后将保险钩（7）与吊钩（6）分别推至原位（见图4）。

船舶救生筏在检查中常见的缺陷：1、证书问题；2、没有按时年检；3、标识不清（船名、船籍港、检验标签等）；4、静水压力释放器过期；5、登乘指示不清或张贴位置不在应急灯附近；6、登乘梯未按要求存放或损坏、霉变等；7、救生筏存放底座锈蚀严重；8、救生筏外包装损坏；9、使用额外绳索将救生筏绑牢；10、静水压力释放器、艏缆及易断环(又名薄弱环)的连接方式不正确。

1-9项并不属于复杂缺陷，只要平时多注意检查、保养是很容易避免的。第10项虽然也不复杂，但是还是稍微有一点点技术含量，往往很多人忽略了，甚至有些三副并不清楚具体应该怎样连接，所以本文为就针对此项详细说明一下：---以下内容来自：阳光安检---船上经常出现的救生筏的静水压力释放器(Hydrostatic release unit)、艏缆(Painter)及易断环(又名薄弱环Weak link)的连接方式不正确的情况如下图：

同时配备了自动和手动释放装置，看起来是更安全，但实际上由于手动释放方式的存在，使得自动释放失效。

救生筏连接方式分析
以下是最常见的几种静水压力释放器：

分析：以上4组图片的静水压力释放器连接方式在船上较为常见，其中上面为正确的连接方式，下面为错误的连接方式。拿最后一种举例，艏缆（绿色）通过一个卸扣与静水压力释放器相连接，静水压力释放器与甲板上的地铃相连接，而易断环（红色）连接艏缆上的卸扣和甲板上的地铃，当静水压力释放器受到水压作用自动弹开时，艏缆上的卸扣也随之与静水压力释放器脱开，此时救生筏是通过艏缆、易断环与甲板地铃连接，受到较大的浮力作用时，救生筏就会自动弹开，易断环也会受到较大的拉力而断开，从而完成救生筏的释放；而在错误的图中，静水压力释放器自动弹开后，易断环受到救生筏的浮力而断开，但是由于艏缆上的卸扣直接与绑扎救生筏的卸扣（蓝色）（此卸扣一端绑扎救生筏，另一端连接在救生筏架上，而救生筏架是与船体焊接连接的）相连接，而不是仅仅只与易断环连接，因此当易断环被拉断时，艏缆还与绑扎救生筏的卸扣相连接，最终此救生筏将被沉船拖入海底，而无法完成漂浮状态的释放。

关于救生筏的相关要求
正确连接汇总
几种常见救生筏的连接汇总：

每个气胀式救生筏 （除存放在船首最前端或船尾最末端的按照SOLAS 第 III 章第31.1.4 要求配备的救生筏以外）的艏缆应通过静水压力释放器和易断环与船舶连接， 常见艏缆连接参见上图。

注：当救生筏上有两根艏缆时如何区分哪根是快速释放用的？

解析：通常短的红绳是快速释放用的，并且有明确标识（operation line)，它一头连接钢瓶，另一头需要系到筏架上。而另一根长的则系在释放器和易断绳相连处。
