船舶电喷主机油头更换
工具的准备

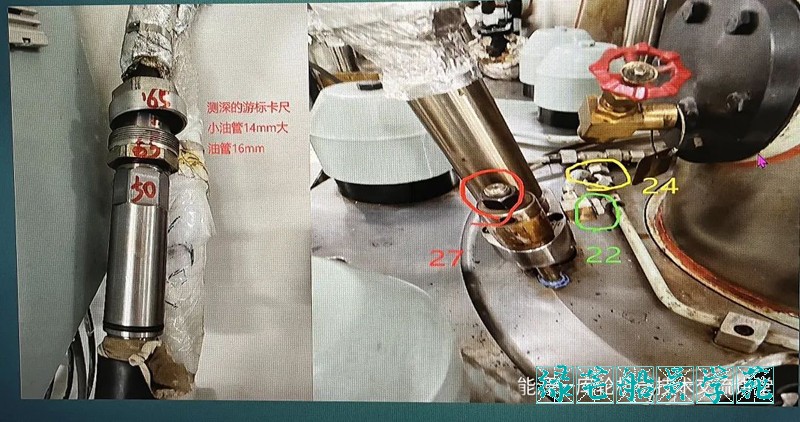

22.24.27.55.65 的扳手，格兰粉，抹布，活动扳手，2个一字螺丝刀，空气管和空气枪，200目的研磨砂，带有测深的游标卡尺，说明书上的专用工具等， 油头上的两个o-ring在备件箱ER1-A-...
工具的准备
22.24.27.55.65 的扳手，格兰粉，抹布，活动扳手，2个一字螺丝刀，空气管和空气枪，200目的研磨砂，带有测深的游标卡尺，说明书上的专用工具等， 油头上的两个o-ring在备件箱ER1-A-02-02内
备件号4272-0200-0016-101和备件号4272-0200-0016-137；数据：小油管14mm，大油管16mm， 油管上的o-ring也在备件箱ER1-A-02-01内；备件号4272-0100-0026-074（小油管） 4272-0100-0026-444（大油管）
工作前的淮备
①完车状态②关闭燃油供应③HCU泄压（关闭液压缸的液压动力供应)
关闭燃油供应的程序：

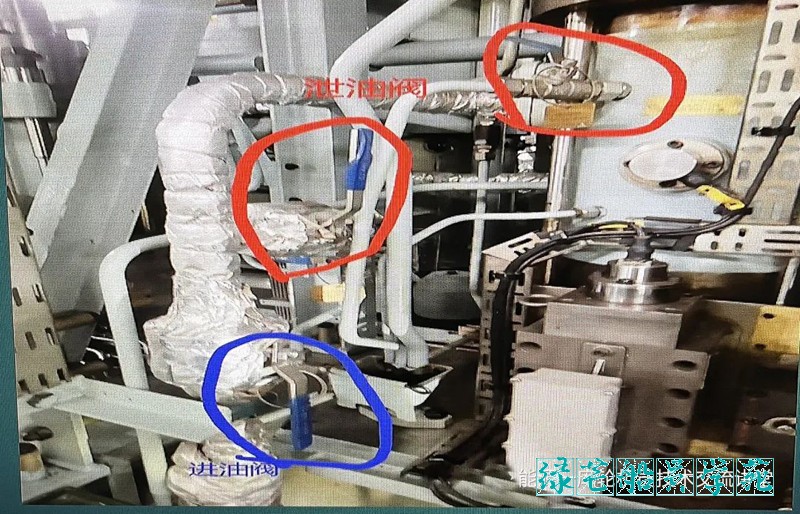

关闭燃油进口阀，打开泄油阀将残余的燃油泄放出来（如下图)，，为了确认安全，阀关闭后拆下阀柄。
HCU 泄压步骤
①在点455位 置连接压力表，用于检查压力;

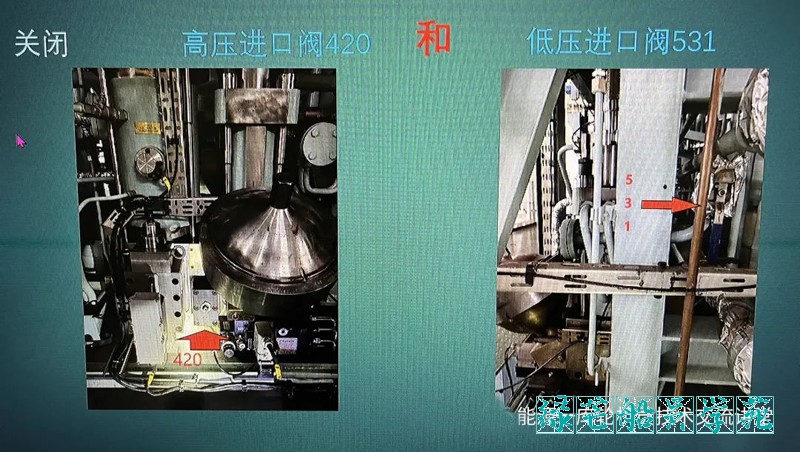

②关闭高压进口阀420和低压进口阀531

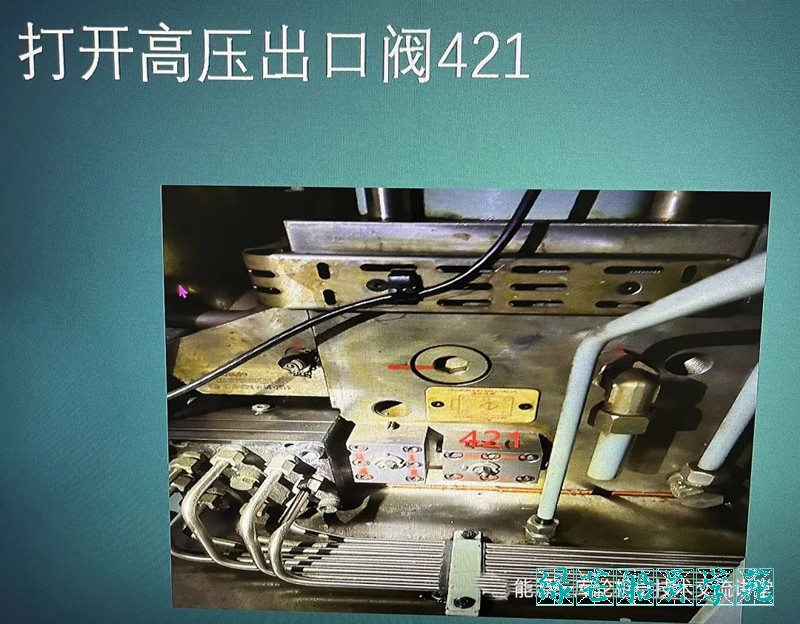

③打开高压出口阀421，通过压力表确认系统无压力后方可进行检修

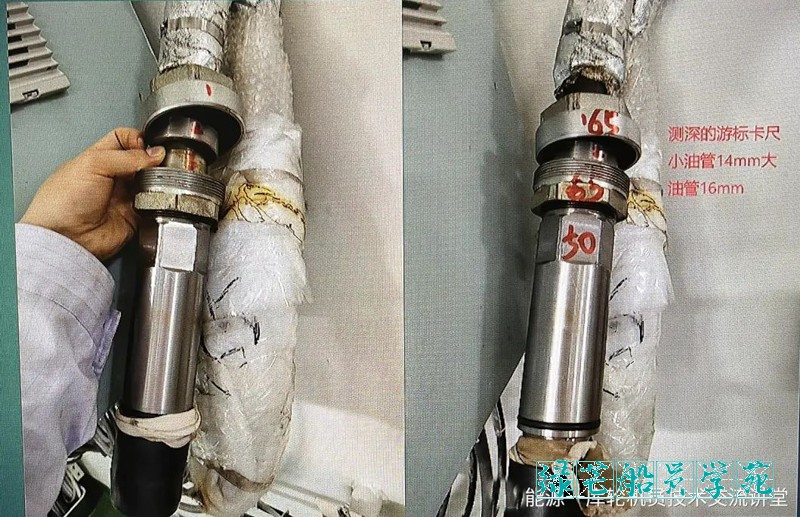

开始工作前，看一下高压油管的部件 与传統机的构造不一样 首先松动最上端的锁帽（图上的1）65的报手，用扳手把住接头的下端，完全松掉锁帽后，往上一字螺丝刀，小心提升最内部环的间隙，将1，2,3都提起来；然后松动第二个锁帽，不要全都拧下来，留几扣螺纹，用55的插口扳，手将油管拧松至可以完全与油头分离。注意上紧的过程注意不要将锁帽松掉，一定确保有几扣螺纹！
所有程序了解完毕才能进行拆卸工作，剩下的工作就和传统机型的步骤差不多了！ 祝大家工作顺利！
