雷达PM测试不成功该怎么办？
1 .对于磁控管时间长的和扫描物标不清晰的回波较弱，PM测不出来，建议更换磁控管，之后再试试PM测试。
2.对于正常情况下的磁控管遇到PM测试不成功的，或者是PM突然就不好用了 ，不管是古野还是JRC雷达，都可以到工程师模式里面，调整PM，这个在安装雷达的时候，就调节好了，可能由于使用时间久了，环境的巨大变化，性能发生改变,可以尝试通过调整PM adjust 数值，使雷达PM测试成功。这个亲测有效，但是有的雷达不管怎么调整也不好，和机器太老也有关系，因为pm系统是独立的，可以尝试更换Pm性能监视器。近期如果出现这种情况，可以尝试用这种方法去调整，但不一定都好用。方法仅供参考.
对于pm测试不在比对值范围内的，也有可能PM本身的问题，某些雷达性能监视器不是内置在雷达内部，而是外置在雷达上(如JRC某些型号雷达)，由于进水、老化、腐蚀等原因容易造成故障。这个最好是由专业的工程师根据磁控管使用时间，电流等综合判断。

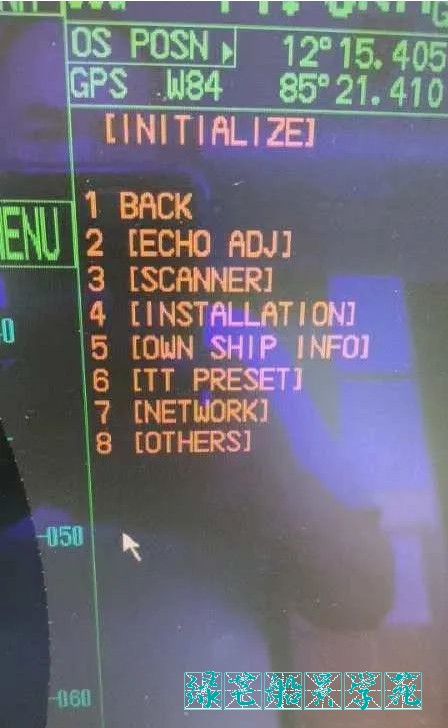

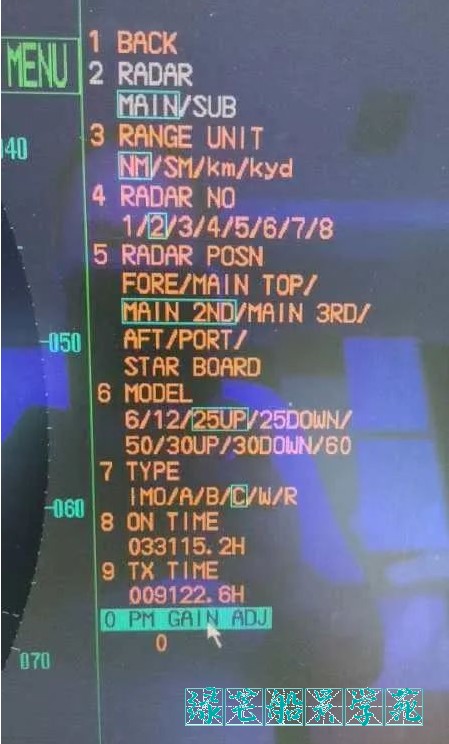

以古野雷达为例长按1然后按menu键五下，再松开1，进入工程师界面。ECHO ADJ 进入找到 PM GAIN ADJ调整区间0-255 和增益配合调整。

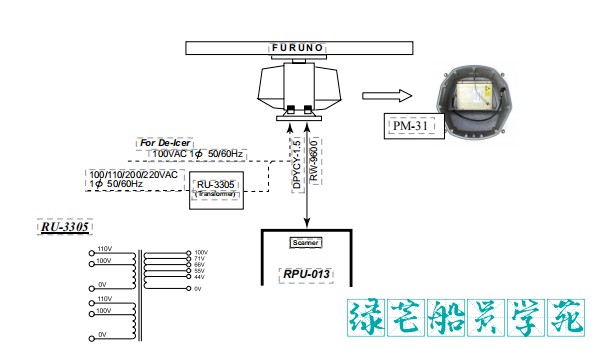

古野雷达PM性能监视器位置
X BAND RADAR 型号PM31
S BAND RADAR 型号PM51

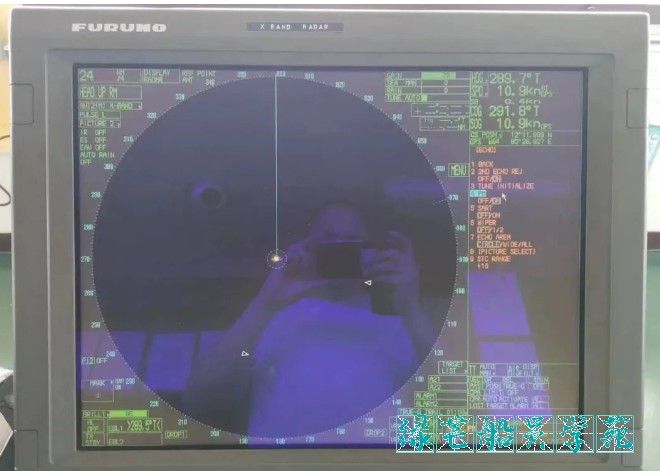

3.操作检查。以古野品牌雷达为例：点开菜单MENU→选ECHO→4.PM →ON。雷达会自动变成24海里档，同时屏幕上会出现一或者两道回波环，如果雷达性能正常，最内侧的环距离应该是在13.5-18.5海里的范围之间。只需要看船位部90度围内的环。环的长度取决于安装环境。。
(1)PM测试操作方法
点开菜单Main→选择第9项Test Menu→选第4项MON Display

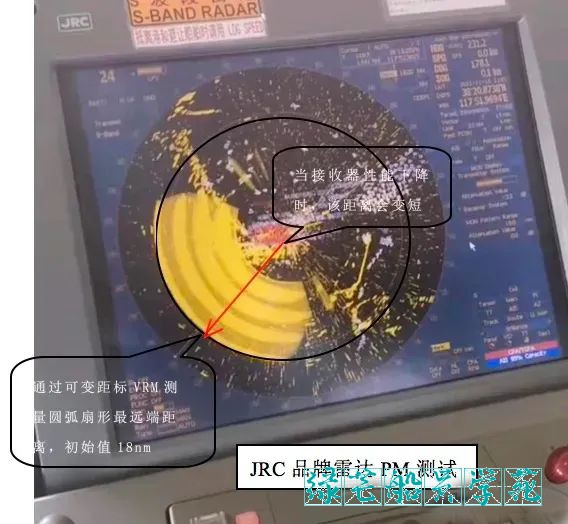

(2)雷达性能判断

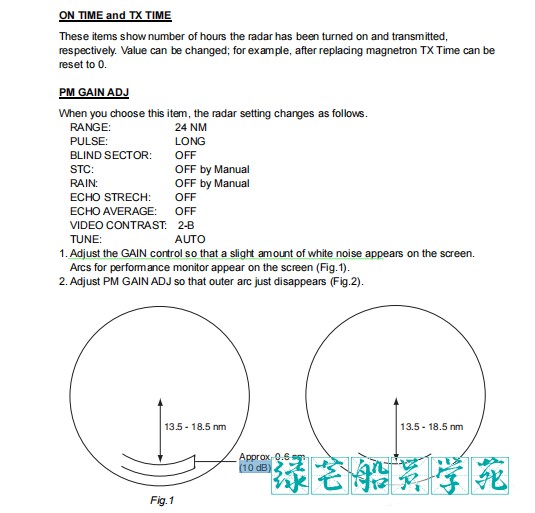

如果PM测试不成功，也可以尝试输入密码0进入工程师模式，和增益配合进行调整。
PM功能介绍 》英文为“Performance optimisation and monitoring ”，其功能为用于检测雷达整体性能，当雷达整体性能下降10dB时，性能监视器可以提醒雷达使用者。其工作原理：通过自身微带天线接收雷达射频信号，当雷达射频信号功率超过检测门限时，锁定该频率，产生与之频率相同的射频信号，这个射频信号的功率与其接收到的雷达信号功率成正比，再对产生的射频信号进行脉冲幅度调制，生成两个峰值功率相差10dB射频脉冲，再由微带天线对外辐射。雷达接收到性能监视器的发射信号后，在终端显示两段同心圆弧，内圆弧的信号强度比外圆弧大10dB。。
